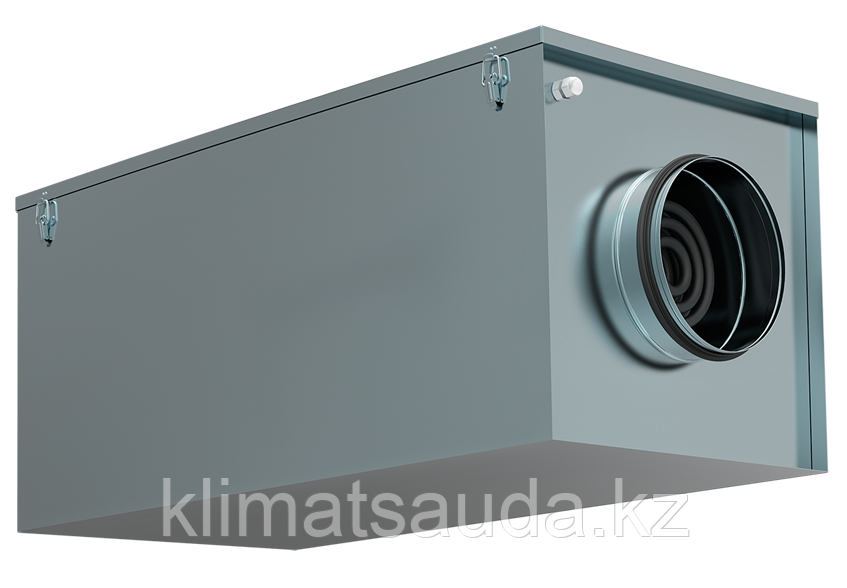

Приточная установка SHUFT ECO 250/1-9,0/ 3-A

Описание

Вентиляционная установка ECO предназначена для работы в помещениях небольших объемов: офисах, магазинах, квартирах и т.д. Установка изготавливается в компактном звуко-, теплоизолированном (толщина изоляции 25 мм) корпусе из оцинкованной стали. Установку можно монтировать непосредственно в обслуживаемом помещении за подвесным потолком.

Конструкция

Приточная установка оснащена фильтром класса EU5, электрическим нагревателем с ТЭНами из нержавеющей стали и вентилятором. Вентилятор оборудован асинхронным двигателем с внешним ротором и не требующими обслуживания уплотненными подшипниками с увеличенным сроком службы. Защита двигателя вентилятора осуществляется встроенными термоконтактами. Трехфазные электрические нагреватели оснащены двухступенчатой защитой от перегрева. Первая ступень настроена на 50°С и перезапускается автоматически, вторая ступень настроена на 100°С и перезапускается вручную.

Отличительные особенности

• Оптимальные массогабаритные показатели.
• Прочный двойной корпус из оцинкованной стали/ перфорированной оцинкованной стали.
• Звуко-, теплоизоляция 25 мм.
• Высокоэффективный вентилятор.
• Электронагреватель с ТЭНами из нержавеющей стали.
• Электронагреватель имеет одну ступень нагрева и оснащен термостатами защиты от перегрева с автоматическим возвратом при температуре 50°С и ручным возвратом при 100°С.
• Установка оборудована фильтром EU5.

Монтаж

Приточная установка ECO поставляется готовой к подключению. Установка может монтироваться как горизонтально, так и вертикально, в соответствии с направлением потока воздуха.

Необходимо предусматривать доступ для обслуживания установки.

Не допускается:

• использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д.
• монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.

Уход

Единственное требование — очистка. Рекомендуется проводить осмотр и чистку фильтра каждый месяц, осмотр вентилятора и чистку крыльчатки проводить каждые шесть месяцев.

Перед очисткой необходимо убедиться, что:

• прекращена подача напряжения;
• выключатель заблокирован;
• крыльчатка вентилятора полностью остановилась;
• нагреватель, двигатель и крыльчатка вентилятора полностью остыли.

При очистке установки следует помнить, что:

• фильтр подлежит замене один раз в полгода;
• для чистки крыльчатки ее требуется снять (вместе с электродвигателем);
• чистить необходимо осторожно, чтоб не нарушить балансировку крыльчатки;
• нельзя применять агрессивные химические вещества или очистители;
• нельзя применять острые предметы и устройства, работающие под высоким давлением;
• нельзя погружать двигатель в воду или другую жидкость.

Подшипники в случае повреждения подлежат замене.

Функциональная схема

График статического давления

Заводские характеристики

ECO 250/1-9,0/ 3-A

Производитель SHUFT

---

Основные характеристики

Тип установки приточная

Воздухообмен [м³/ч]  780

Источник тепла  электрический нагреватель

Воздушная заслонка нет

Материал сталь

---

Рекуперация

Рекуперация нет

---

Фильтры

Фильтры грубой очистки (приток) G4 (EU4)

---

Подключение, расположение и функции

Подключаемый воздуховод (d или a/b*c)    [мм] 250

Датчик температуры уличного воздуха есть

Датчик температуры приточного воздуха есть

Пульт управления есть

---

Прочее

Уровень шума [Дб] 57

Габаритные размеры [мм] 540*590*1000

Особенности размеров компактные размеры

Вес [кг] 55

---

Подключаемый воздуховод (форма)  круглый
