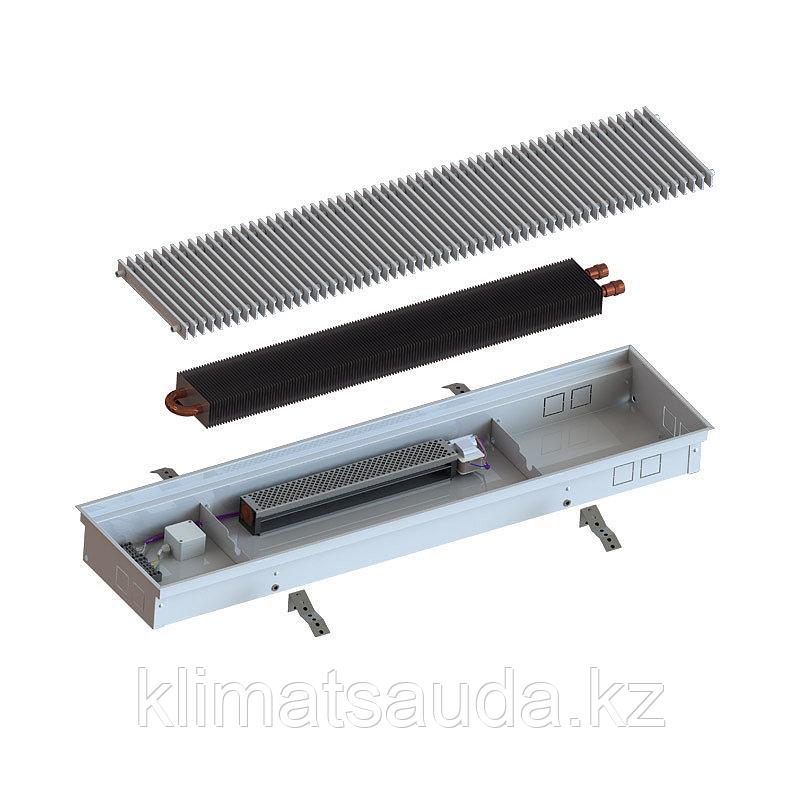

Внутрипольный конвектор iTermic ITTBZ 075*250*1200

Теплоотдача: 1234 Вт
Глубина: 75 мм
Ширина: 250 мм
Длина: 1200 мм

Тип конвекции: принудительная (с вентилятором)
Корпус: оцинкованная сталь без покрытия

Конвекторы для отопления дома серии ITTBZ – это компактные модели с небольшими габаритными размерами, предназначенные для монтажа в неглубокие полы и работающие по принципу принудительной конвекции. Короба этих приборов изготавливаются из прочной оцинкованной стали, но не имеют полимерного покрытия, что значительно сказывается на их итоговой стоимости. Эффективность, надежность и долговечность таких конвекторов при этом остается на самом высоком уровне, поскольку такой выбор материала короба никак не влияет на высокое качество сборки прибора. Конвекторы внутрипольные ITTBZ – проверенное качество по доступной цене.

Отопление дома конвекторами с принудительной конвекцией

Модели серии ITTBZ отличаются от  наличием электрического вентилятора, значительно увеличивающего тепловую мощность. Благодаря ему нагрев воздуха в помещениях становится более динамичным, а работа прибора – более производительной. Кроме того, функционирование за счет принудительной конвекции обеспечивает равномерное отопление всей площади помещения, что особенно актуально для современных офисов и квартир.

Срок гарантии на теплообменник и на короб составляет 10 лет.

Габариты

• Высота: 7,5см, 9см, 11см, 14см, 19см
• Ширина: 25см, 30см, 35см, 40см
• Длина: от 60см до 500см с шагом в 10см

Короб

• Материал: оцинкованная сталь 0.9мм с порошковым покрытием

Теплообменник

• Диаметр медных труб 15,88мм
• Толщина стенок 0,5мм
• Толщина алюминиевых ламелей 0,3мм
• Расстояние между ламелями 4,5-5,5мм
• Температура теплоносителя до 130°C
• Рабочее давление - 16 атм.
• Прессовочное до - 24 атм.
• Способы присоединения: боковое, торцевое
• Размер: G1/2 (внутренняя резьба)
• Монтаж. Могут монтироваться в системах с медной, стальной и металлопластовой трубой, в однотрубных и двухтрубных системах отопления

Вентилятор

• Используемые модели: Fergas NCB
• Шумовые характеристики: 37-42dB

Комплект поставки

• Регулировочные ножки с крепежами

Руководство по монтажу и эксплуатации конвекторов с естественной конвекцией Itermic ITT, ITTL, ITTZ

Комплект поставки

1. Декоративная алюминиевая или деревянная решетка роликового или продольного исполнения
2. Медно-алюминиевый теплообменник с подключеним 1/2"
3. Рамка конвектора
4. Воздуховыпускной клапан
5. Корпус конвектора
6. Резиновые заглушки
7. Фиксирующие ножки с крепежными болтами
8. Регулировочные болты

Установка конвектора

1. Подготовьте надлежащее место в полу, следующих размеров:
   • ширина корпуса конвектора + не менее 80 мм,
   • длина корпуса конвектора + не менее 40 мм,
   • глубина корпуса конвектора + от 5 до 25 мм (зависит от качества монтажной поверхности).
2. Рекомендованное расстояние конвектора от окна 50-250мм.
3. Поместите прибор в подготовленное место. Положите изоляцию и звукоизоляцию (при необходимости) между корпусом конвектора и монтажной поверхностью.
4. С помощью регулировочных болтов установите конвектор по уровню.
5. Установите и зафиксируйте корпус конвектора с помощью крепежных элементов.
6. Подсоедините трубы подающей (T1) и обратной (T2) магистралей системы отопления к резьбовым фитингам теплообменника, 1/2" внутренняя резьба. ВАЖНО: придерживайте ключом теплообменник при закручивании вентиля или шарового крана к фитингам теплообменника!
7. Устраните воздух из теплообменника через воздушный клапан.
8. Если идут ремонтные работы в помещении, защитите конвектор от попадания внутрь прибора крупного строительного мусора, пока все строительные работы не будут закончены.
9. После того, как работы будут закончены, произведите чистку внутри прибора.
10. Уложите декоративную решетку на конвектор.

Руководство по монтажу и эксплуатации конвекторов с принудительной конвекцией Itermic ITTB, ITTBL, ITTBZ

Комплект поставки

1. Декоративная алюминиевая или деревянная решетка роликового или продольного исполнения
2. Медно-алюминиевый теплообменник с подключеним 1/2"
3. Рамка конвектора
4. Воздуховыпускной клапан
5. Корпус конвектора
6. Резиновые заглушки
7. Фиксирующие ножки с крепежными болтами
8. Регулировочные болты
9. Модуль-адаптер ITTB (опция)
10. Вентилятор

Установка конвектора

1. Подготовьте надлежащее место в полу, следующих размеров:
   • ширина корпуса конвектора + не менее 80 мм,
   • длина корпуса конвектора + не менее 40 мм,
   • глубина корпуса конвектора + от 5 до 25 мм (зависит от качества монтажной поверхности).
2. Рекомендованное расстояние конвектора от окна 50-250мм.
3. Поместите прибор в подготовленное место. Положите изоляцию и звукоизоляцию (при необходимости) между корпусом конвектора и монтажной поверхностью.
4. С помощью регулировочных болтов установите конвектор по уровню.
5. Установите и зафиксируйте корпус конвектора с помощью крепежных элементов.
6. Подсоедините трубы подающей (T1) и обратной (T2) магистралей системы отопления к резьбовым фитингам теплообменника, 1/2" внутренняя резьба. ВАЖНО: придерживайте ключом теплообменник при закручивании вентиля или шарового крана к фитингам теплообменника!
7. Устраните воздух из теплообменника через воздушный клапан.
8. Если идут ремонтные работы в помещении, защитите конвектор от попадания внутрь прибора крупного строительного мусора, пока все строительные работы не будут закончены.
9. После того, как работы будут закончены, произведите чистку внутри прибора.
10. Уложите декоративную решетку на конвектор.

Электрическая схема подключения конвектора с принудительной конвекцией
