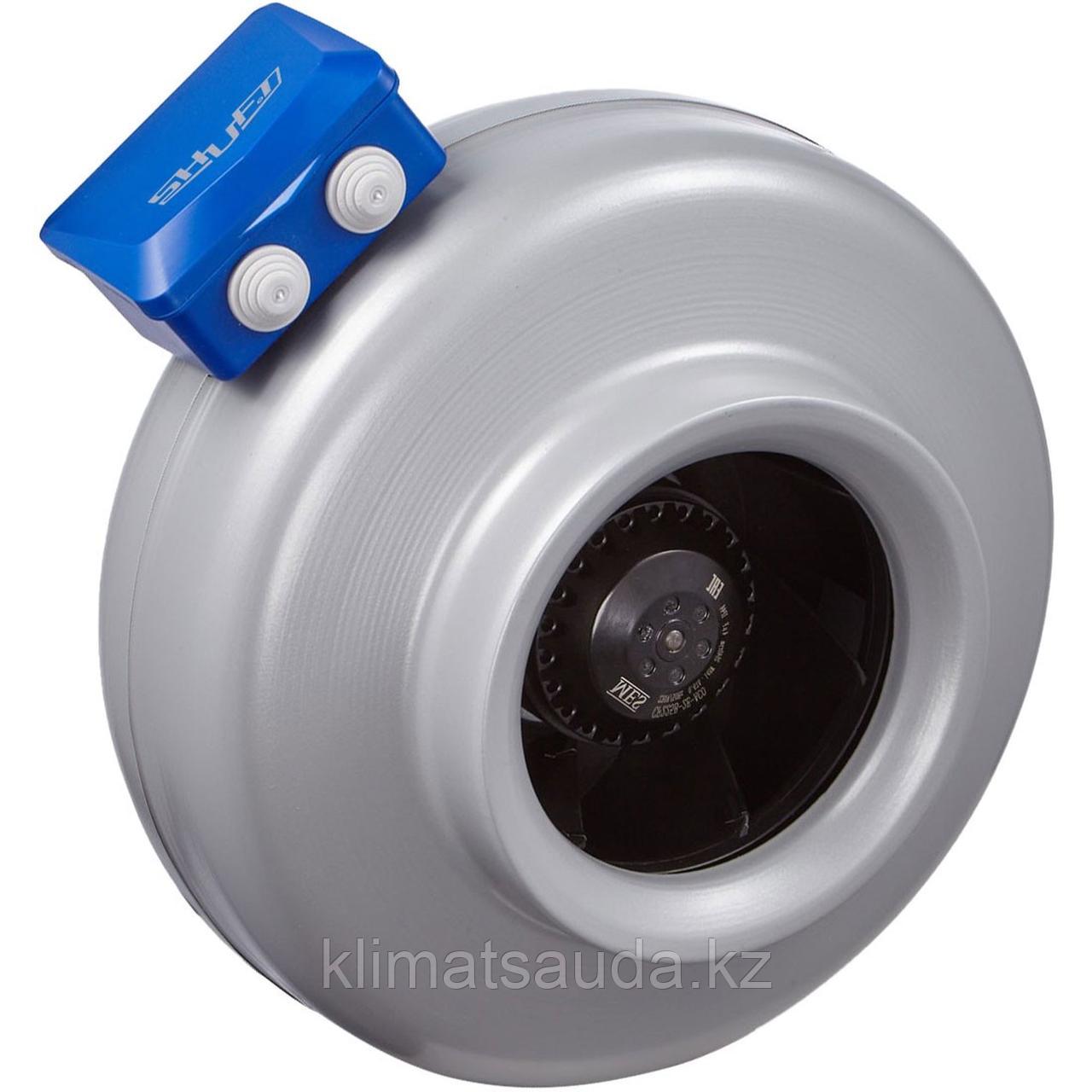

Вентилятор канальный круглый SHUFT TUBE 315XL

Описание
Круглый канальные вентилятор TUBE изготовлен из оцинкованной стали. Одинаковые сечения входного и выходного каналов, расположенных на одной оси, и непосредственное присоединение вентилятора к воздуховодам дают возможность экономии расходов по монтажу вентиляционной системы. Благодаря специальной конструкции корпуса и крыльчатки достигается максимальное снижение шума и вибрации и оптимальные аэродинамические характеристики.
Круглый канальный вентилятор TUBE является оптимальным решением при проектировании систем вентиляции в гостиницах, торговых предприятиях, спортивных сооружениях, складских помещениях, а также в большинстве общественных учреждений.
Компактные габариты и небольшой вес вентиляторов позволяют одному человеку самостоятельно перемещать и устанавливать их.

Конструкция

• Корпус вентилятора TUBE изготовлен из листовой оцинкованной стали, которая отлично защищает от коррозии. Специально разработанный дизайн обеспечивает оптимизацию аэродинамических характеристик и снижение уровня шума. Разъемный корпус делает процесс технического обслуживания и чистки легким и удобным.


• Однофазный асинхронный двигатель с внешним ротором позволяет регулировать скорость вращения в интервале от 0 до 100%. Двигатель имеет встроенные термоконтакты с автоматическим перезапуском. Эффективное охлаждение двигателя достигается за счет его расположения непосредственно в потоке воздуха, что обеспечивает высокую надежность и продолжительный срок службы.


• Рабочее колесо с назад загнутыми лопатками обеспечивает высокий и стабильный напор, низкий уровень шума и высокую эффективность. Рабочее колесо установлено на роторе электродвигателя методом напрессовки, образуя единую, статически и динамически сбалансированную, жесткую конструкцию.


• Клеммная коробка имеет класс защиты IP44. Она поставляется в полностью собранном виде с подключенным конденсатором, что обеспечивает легкость проведения электромонтажных работ.

Отличительные особенности

• Прочный корпус из оцинкованной стали;
• Высокоэффективная крыльчатка с загнутыми назад лопатками;
• Высококачественные двигатели с внешним ротором;
• Регулирование скорости 0-100% путем изменения напряжения (тиристорные или автотрансформаторные регуляторы);
• Разъемный корпус обеспечивает легкость обслуживания;
• Встроенная термозащита;
• Установка в любом положении;

Монтаж
Вентилятор поставляется готовый к подключению. Вентилятор может устанавливаться на стену (окно) в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора).
Необходимо предусматривать доступ для обслуживания вентилятора.

! Не допускается:

• монтировать в помещениях, воздух в которых содержит "тяжелую" пыль, муку и т.п.
• монтировать во взрыво пожароопасных помещениях

Уход
Вентилятор TUBE не требует специального технического ухода. Единственное требование — чистка крыльчатки. Перед очисткой необходимо выполнить следующие действия:

1. убедиться в том, что:

• электрический ток отключен,
• включатель заблокирован;
• двигатель и рабочее колесо полностью остыли.

2. Снять крыльчатку вместе с электродвигателем. Чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки.

• нельзя применять агрессивные химические вещества или очистители.
• нельзя использовать острые предметы, устройства, работающие под высоким давлением.
• нельзя погружать двигатель в воду или другую жидкость.

Основные
Бренд	SHUFT
Серия	TUBE
Материал корпуса	Оцинкованная сталь
Материал лопастей	Металл
Срок службы	10 лет лет
Тип конструкции вентилятора	Центробежный
Форма корпуса	Круглая
Цвет корпуса	Серый
Гарантийный срок	3 года
Страна производства	РОССИЯ
Потребительские
Область применения	Вентиляция
Вид канала	Круглый
Потребительский класс	Стандарт
Производительность
Макс. производительность (расход)	1650 м3/час
Максимальный уровень шума на выходе	73 дБ
Частота вращения	2250 об/мин
Управление
Блок управления	Доп.опция
Таймер на отключение	Нет
Встроенный гигростат	Нет
Регулировка скорости вращения вентилятора	Да
Тип двигателя	AC
Индикация
Индикация включения	Нет
Функции
Авто включение/отключение по уровню влажности	Нет
Функция реверса направления потока	Нет
Защита и безопасность
Защита от коррозии	Нет
Защита от перегрева	Да
Класс пылевлагозащищенности	IPX4
Комплектность
Встроенный клапан обратной тяги	Нет
Набор крепежных элементов в комплекте	Нет
Шариковые подшипники	Да
Шумозащитный кожух	Нет
Монтажные
Вариант размещения	Внутри помещения
Вид установки (крепления)	Встраиваемая
Макс. потребляемая мощность, Вт	200 Вт
Мин. рабочая температура	-30 °С
Макс. рабочая температура	60 °С
Посадочный размер вентиляционного канала	315 мм
Макс. напор	660 Па
Напряжение электропитания, В	220
Сетевой кабель	Нет
Вес и габариты товара
Вес товара (нетто)	6.9 кг
Высота товара	45 см
Ширина товара	45 см
Глубина товара	28 см
Вес и габариты упаковки
Вес товара с упаковкой (брутто)	7.59 кг
Высота упаковки товара	31.5 см
Ширина упаковки товара	42 см
Глубина упаковки товара	42.5 см
